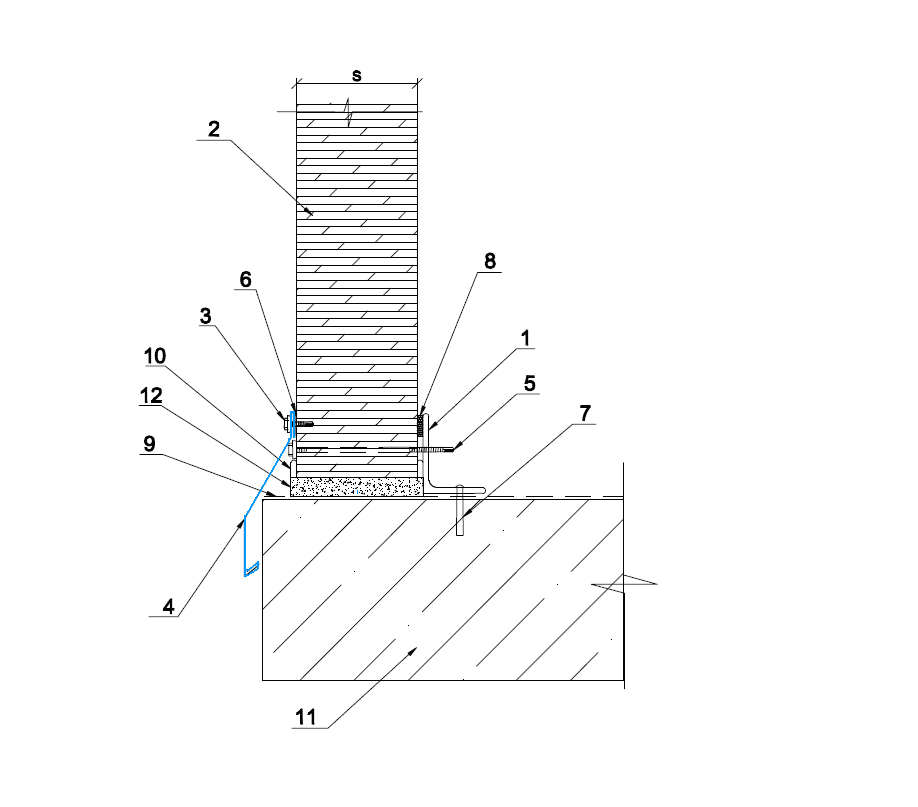

Узел примыкания панелей к цоколю

1. Опортный элемент цоколя
2. Стеновая панель
3. Самосверлящий шуруп или заклепка
4. Фасонный элемент ФС-5
5. Самосверлящий шуруп для стальных конструкций
6. Утеплитель монтажная пена
7. Анкер
8. Уплотнительная лента
9. Гидроизоляция фундамента
10. U-образный профиль ФС-2,толшина металла 0,55
11. Фундаментная балка
12. Утеплитель монтажная пена
